NPT螺纹和Swagelock螺纹区别

NPT螺纹接头和Swagelock接头是工业中经常用到的两种连接接头，比较容易弄混，今天介绍一下两种接头。更准确的说，NPT是一种螺纹，Swagelock是一种卡套接头的品牌名称。目前国内也有生产Swagelock的厂家，但密封效果待验证。普通的Swagelock接头约100元/个。

1、NPT螺纹接头

NPT（National Pipe Thread）螺纹是一种美国标准60度锥管螺纹，分为一般密封圆柱管螺纹和一般密封圆锥管螺纹。美制一般密封圆锥管螺纹的特征代号：NPT；美制一般密封圆柱内螺纹的特征代号：NPSC。常见的有NPT-1/4、1/8、1/2等。国家标准可查阅 GB/T-12716。

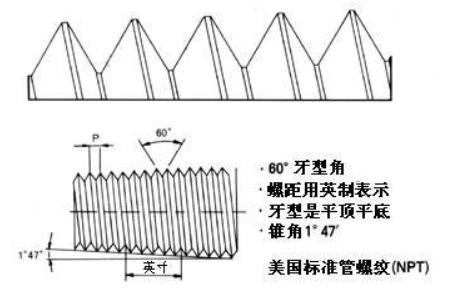

图1、NPT管螺纹示意图

2、Swagelock接头

Swagelock接头即世伟洛克接头，也是一个美国品牌，俗称卡套。Swagelock接头是一种实现小间隙密封的结构，通过设计金属密封机构，实现密封。Swagelok卡套管接头的密封结构如图所示。

图1. Swagelok卡套式管接头的密封

图1所示Swagelok卡套管接头的工作原理为：

1．通过螺纹机械式推进，卡套螺母向前运动推动后卡套向前，同时后卡套推动前卡套向前运动。

2．接头本体的尖端向内挤压前卡套。

3．前卡套消除它的内径与管子外径间的公差。

4．随着后卡套的推进，前卡套向前向内动作，后端抬起，与接头本体斜面形成密封。

5．随着管子更大的变形和本体斜面与前卡套接触面的增大，更大的阻力迫使后卡套向内动作，从而在管子上形成第二道牢固的支撑，如图2所示。

6．在卡套螺母拧紧一又四分之一转，它前进了1/16inch（1.52mm）

图2. Swagelok卡套式管接头工作原理示意图
