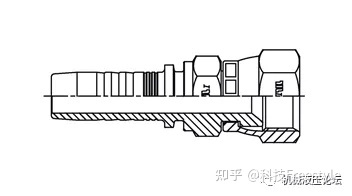

液压软管接头有哪些类型（液压管接头型号及图片）

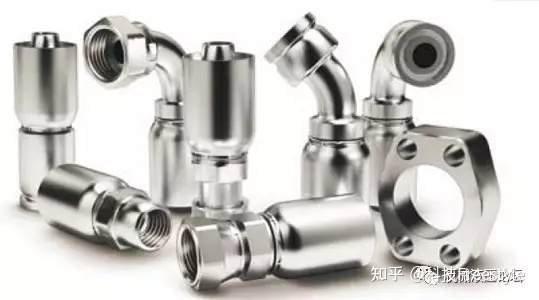

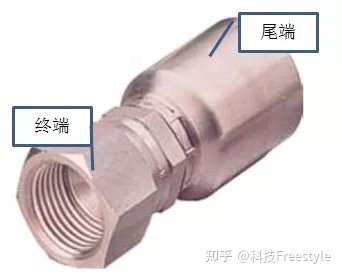

液压接头是连接液压管路与液压管路，或管路与液压元件的之间的连接元件，液压接头包含软管用液压接头和硬管用液压接头，这里仅介绍软管用液压接头，液压软管接头一段连接液压软管（称为尾端），另一端连接其他元件（终端），为了保证与其他元件连接的兼容和无泄漏密封，液压软管接头的终端需要遵循通用的接口标准进行设计，尾端的主要作用就是保证接头与软管连接的长久密封。

从接口的形式可以分为如下几种：

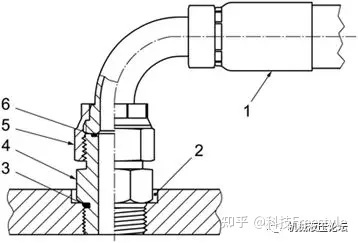

1.O型圈端面密封软管接头

1.软管接头 2.油口 3.O型圈4.接头5.螺母6.O型圈，当螺母5与接头体的外螺纹旋合时，随着拧紧力矩的增大，软管接头与接头体（件4）的端面之间接触并压紧，接头4端面的O型圈产生弹性变形，与件6和件4端面充分接触并产生压力，起到密封作用。安装过程中需要特别注意，安装前检查密封圈。

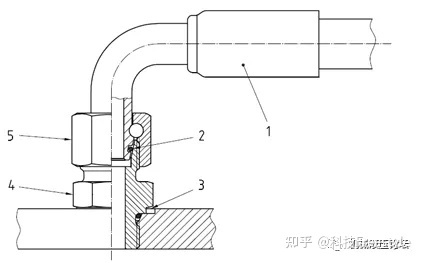

2. 24°锥密封端软管接头

1.软管接头2.O型圈3.油口4.接头5.螺母，当螺母5与接头体（件4）的外螺纹旋合时，随着拧紧力矩的增大，软管接头外锥面与接头体（件4）内锥面之间接触并压紧，软管接头1外锥面的O型圈产生弹性变形，与件6和件4锥面充分接触并产生较大的压力，起到密封作用，由于锥面的杠杆作用，锥面间的压力更大，密封效果理论上更好。安装过程中需要特别注意，安装前检查密封圈。

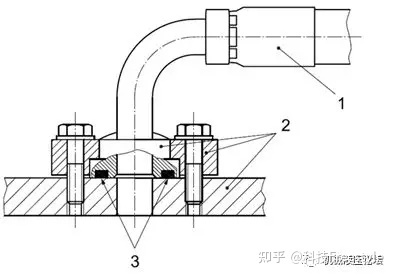

3.法兰端软管接头

1.软管接头2. 油口、法兰头、法兰压板3.O型圈，软管接头的法兰头被法兰压板压在油口上，当螺栓拧紧力矩增加时，螺栓产生很大的预紧力，螺栓预紧力通过法兰压板，把法兰头紧紧地压在油口，法兰头上的O型圈（件3）被压的发生变形，软管接头（件1）的法兰头端面和油口面充分接触并产生的压力，起到密封作用，由于使用高强度螺栓，接触面间的压力很大，密封效果理论上非常好。安装过程中需要特别注意，安装前检查端面O型圈。

4.螺柱端软管接头

接头螺纹根部带有O型垫圈，接头通过螺纹与油口连接时，O型圈与油口端面贴合起到密封作用。

5.37°扩口端软管接头

1.软管接头2. 螺母3.钢管4.套管，当螺母2与接头体（件1）的外螺纹旋合时，随着拧紧力矩的增大，软管接头外锥面与钢管（件3）内锥面之间接触并压紧，软管接头1件3锥面充分接触并产生较大的压力，起到密封作用，由于锥面的杠杆作用，锥面间的压力更大。

液压管接头选取的过程中需要考虑接头的最大工作压力、工作温度、接口尺寸、适用的管内外径尺寸、安装是否方便、是否经济等多种因素选取。接头的最大工作压力应不低于软管的最高工作压力。

来源/机械液压论坛
