钢丝缠绕胶管 Spiral Hose

产品结构

主要由内胶层、中胶层、2、4、6层钢丝缠绕层、外胶层组成。内胶层具有使输送介质承受压力，保护钢丝不受侵蚀

的作用，外胶层?；じ炙坎皇芩鹕?，钢丝（ф0.3-2.0增强层）层是骨架材料起增强作用。

产品用途

高压钢丝增强液压胶管主要用于矿井液压支架、油田开发，适宜于工程建筑、起重运输、冶金锻压、矿山设备、船

舶、注塑机械、农业机械、各种机床以及各工业部门机械化、自动化液压系统中输送具有一定压力（较高压力）和

温度的石油基（如矿物油、可溶性油、液压油、燃油、润滑油）及水基液体（如乳化液、油水乳浊液、水）等和液

体传动，最高耐工作压力可达70-120Mpa。

注：本企业缠绕胶管标准参照GB/T10544-03标准，DIN2003， EN856， SAEJ517

工作温度：-50℃至121℃

产品规格范围：6.3mm至75mm

种类：

4SP型—四层钢丝缠绕的中压胶管

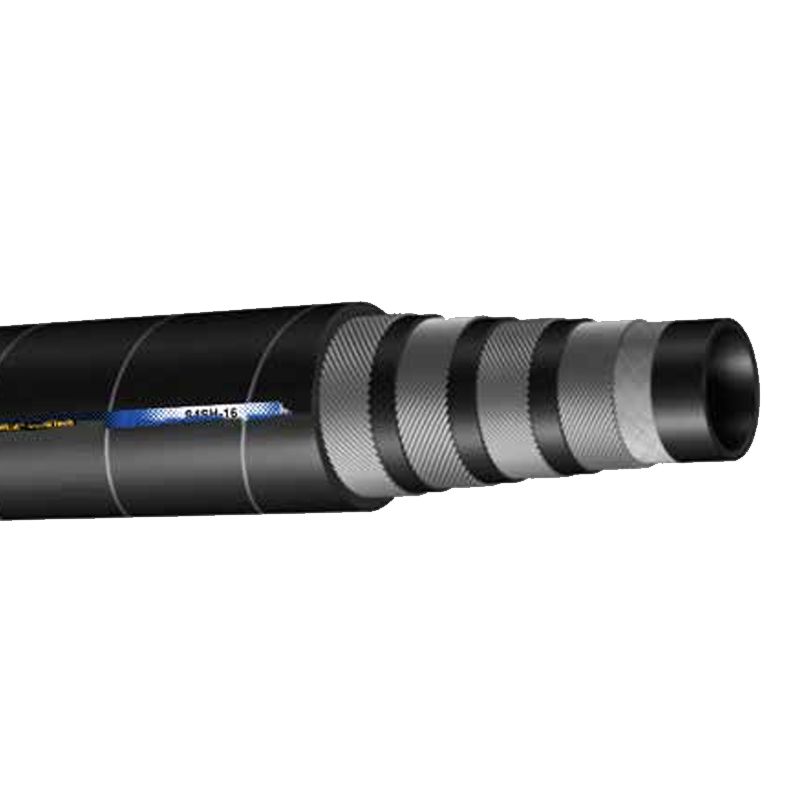

4SH型—四层钢丝缠绕的高压胶管

R12型—四层钢丝缠绕苛刻条件下的高温中压胶管

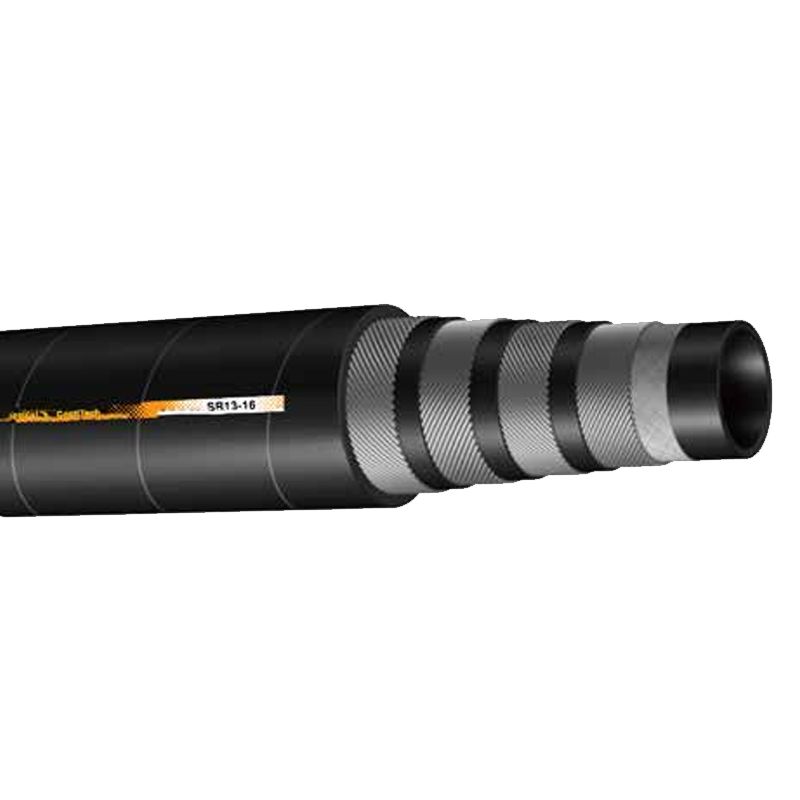

R13型—多层钢丝缠绕苛刻条件下的高温高压胶管

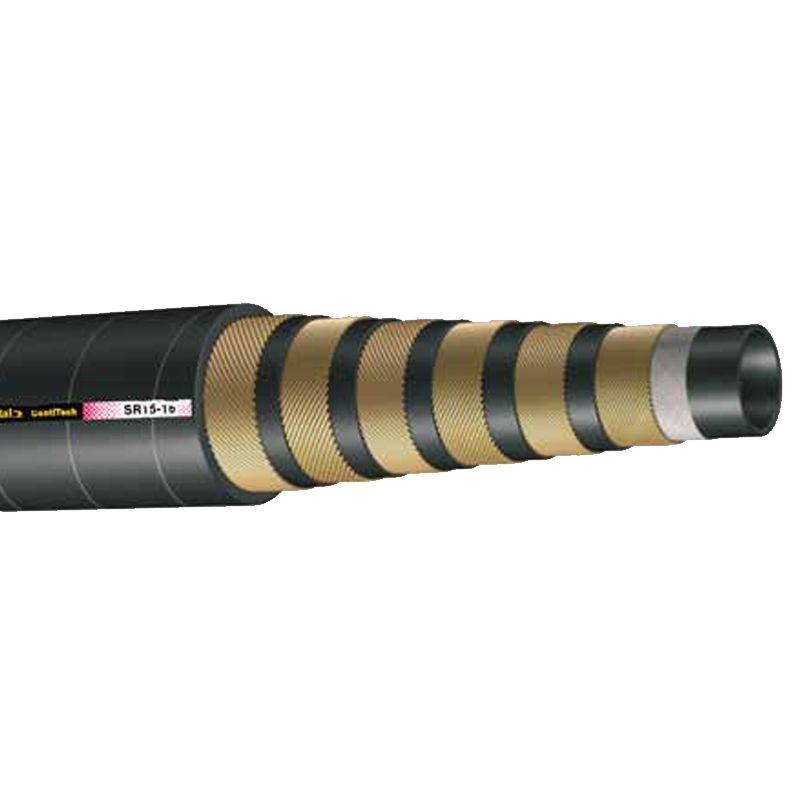

R15型—多层钢丝缠绕苛刻条件下的高温超高压胶管

CP3S型—21MPA恒定压力的四层钢丝缠绕胶管

CP4S型—28MPA恒定压力的多层钢丝缠绕胶管

CP5S型—35MPA恒定压力的多层钢丝缠绕胶管

CP6S型—42MPA恒定压力的多层钢丝缠绕胶管
